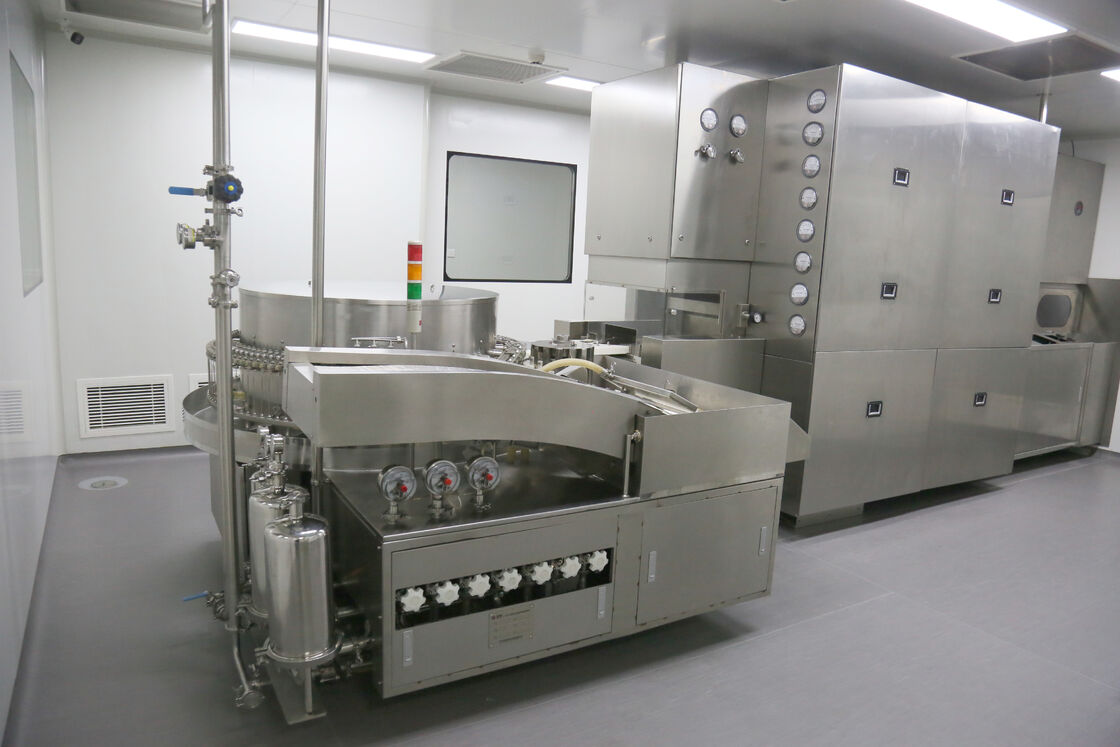

Riempitrice per fiale di lavaggio ad ultrasuoni con sistema di riempimento e sigillatura a trasferimento automatico

Questa macchina per il riempimento di ampolle con lavaggio ad ultrasuoni combina pulizia ad ultrasuoni, trasferimento automatico, riempimento di liquidi e sigillatura a fiamma in un unico sistema. Il lavaggio ad ultrasuoni è il passaggio decisivo per il vetro iniettabile perché rimuove particelle sub-micron che il lavaggio a getto da solo non riesce a staccare dalla parete interna. Il sistema di trasferimento automatico sposta le ampolle tra le stazioni senza contatto umano, preservando il risultato della pulizia fino alla sigillatura.

La contaminazione da particelle è la causa principale dei richiami di prodotti iniettabili a livello mondiale. Il lavaggio standard a getto d'acqua rimuove detriti grossolani ma lascia particelle fini e residui secchi aderenti alla parete di vetro per forze elettrostatiche. Quando queste particelle entrano nella soluzione sterile, possono innescare fallimenti visibili di materia estranea nella fase di ispezione al 100%, e la quota di lotti rifiutati può raggiungere il 3-5% per prodotti sensibili.

Il lavaggio a getto si basa sull'energia d'impatto dell'acqua, che diminuisce drasticamente con la dimensione delle particelle: la forza di adesione di una particella da 1 µm è dominata dalle forze di van der Waals che i getti d'acqua non possono superare. Residui di film detergenti e polvere di vetro dal processo di formatura si legano chimicamente alla parete. Senza un meccanismo di cavitazione, questi contaminanti rimangono fino al riempimento dell'ampolla.

Questa macchina aggiunge una fase di lavaggio ad ultrasuoni in cui trasduttori da 28 kHz generano bolle di cavitazione che implodono sulla superficie del vetro, rilasciando particelle fino a 0,5 µm dalla parete. Un processo a tre stadi: bagno ad ultrasuoni, risciacquo a getto d'acqua ad alta pressione e asciugatura con aria compressa filtrata, garantisce la pulizia interna verificata dal test di opacizzazione della luce. Le ruote a stella del trasferimento automatico trasportano quindi le ampolle direttamente alla stazione di riempimento, in modo che le superfici pulite non vengano mai più toccate.

• Lavaggio ad ultrasuoni da 28 kHz: la cavitazione rimuove particelle fino a 0,5 µm che i getti non riescono a staccare
• Pulizia a tre stadi: bagno ad ultrasuoni, risciacquo a getto da 0,2 MPa, asciugatura ad aria
• Catena di trasferimento automatico: il trasferimento a ruota a stella previene la ricontaminazione tra le stazioni
• Risciacquo compatibile WFI: risciacquo finale utilizza WFI o acqua filtrata da 0,22 µm su richiesta
• Supporto per la verifica delle particelle: porte di campionamento per test di opacizzazione della luce e particelle microscopiche
• Riempimento servoassistito con precisione di ±0,5%: pistoni in ceramica proteggono la superficie interna pulita dal contatto metallico

Questa macchina è la scelta giusta per prodotti con limiti di particelle rigorosi, inclusi antibiotici, iniezioni cardiovascolari e mezzi di contrasto, dove il rifiuto per particelle visibili è un importante fattore di costo. È specificata anche da stabilimenti che hanno fallito audit di materia estranea e necessitano di un miglioramento documentato della pulizia. La fase ad ultrasuoni è particolarmente preziosa per le ampolle sterili liofilizzate che subiscono la liofilizzazione, dove le particelle residue diventano molto visibili dopo la ricostituzione.

I stabilimenti che processano ampolle di vetro riciclate o di terze parti beneficiano maggiormente, poiché il vetro riutilizzato presenta una contaminazione superficiale maggiore rispetto al vetro di tubo nuovo.

Confermare innanzitutto il requisito di controllo delle particelle: se il prodotto passa facilmente con il lavaggio a getto, l'opzione ultrasuoni potrebbe essere un costo non necessario; se si riscontra un rifiuto per materia estranea dell'1-3%, il lavaggio ad ultrasuoni si ripaga tipicamente entro un anno di produzione. In secondo luogo, specificare la qualità dell'acqua di risciacquo, poiché il risciacquo con WFI richiede un consumo d'acqua maggiore, circa 1,5 m³/h. In terzo luogo, controllare l'alimentazione delle ampolle: vetro molto sporco o vecchio potrebbe richiedere una fase di pre-lavaggio prima del bagno ad ultrasuoni, che possiamo aggiungere come opzione. Infine, richiedere i dati dei test sulle particelle dal FAT del fornitore per verificare le prestazioni di pulizia con le vostre ampolle.

D: Quanto è migliore il lavaggio ad ultrasuoni rispetto al lavaggio a getto in pratica?

In test standard con ampolle intenzionalmente contaminate, il lavaggio ad ultrasuoni riduce le particelle residue superiori a 10 µm di oltre il 90% rispetto al solo lavaggio a getto. Le letture di opacizzazione della luce tipicamente scendono da diverse centinaia a meno di 20 particelle per ml.

D: L'energia ultrasonica danneggia le ampolle sottili da 1 ml?

No. I trasduttori operano a 28 kHz con potenza controllata e le ampolle sono alloggiate in tasche imbottite. Abbiamo utilizzato ampolle da 1 ml a piena potenza per anni senza danni al vetro; l'energia di cavitazione è diretta verso il liquido, non verso la struttura del vetro.

D: La fase ultrasonica può essere adattata a una linea di ampolle esistente?

Sì, il modulo di lavaggio è disponibile come unità autonoma con la propria interfaccia di trasferimento. Forniamo kit di adattamento per la maggior parte delle macchine riempitrici di ampolle comuni, inclusa la documentazione per la ri-validazione.

D: Quale manutenzione richiede il sistema ultrasonico?

L'array di trasduttori deve essere ispezionato ogni 2.000 ore di funzionamento e l'acqua del bagno viene cambiata secondo il programma di qualità dell'acqua. I normali materiali di consumo sono limitati alle guarnizioni dei trasduttori e ai filtri dell'acqua.

Ogni macchina viene testata con acqua e ampolle finte per 72 ore prima dell'imballaggio, e un rapporto di calibrazione sigillato viene spedito con l'unità. La macchina è avvolta in pellicola antiruggine e fissata in una cassa di legno di grado export con inserti in schiuma, adatta per trasporto marittimo o aereo. Forniamo documentazione CE, GMP e ISO 9001, una garanzia di 12 mesi sui pezzi di ricambio e supporto tecnico remoto a vita. Installazione in loco, formazione degli operatori e assistenza alla validazione IQ/OQ/PQ sono disponibili su richiesta.
